Conheça nossos cases de sucesso e torne-se um também!

É sempre importante lembrar que a Portaria 2914/2011 do Ministério da Saúde define os Valores Máximos Permitidos (VMP) para as diversas substâncias presente na agua para consumo humano. Com base na 2914/2011 existe uma necessidade atual de se atender a VMP de Turbidez de até 0,5 NTU na água tratada, o que coloca em maior evidência a utilização dos sistemas de Ultrafiltração fornecidos pela Permution.

Logo, a qualidade superior da água tratada por UF em comparação ao tratamento convencional, pode ser considerada a principal vantagem desta tecnologia. Entre outras vantagens, vale citar: Sistema compacto e modular, maior adaptação à variabilidade da qualidade e quantidade da água bruta, facilidade operacional e de manutenção e minimização no uso de produtos químicos.

Os Sistemas desenvolvidos pela Permution são dimensionados sempre em função do perfil da água bruta a ser tratada e em conformidade com as necessidades de água solicitada pelo cliente.

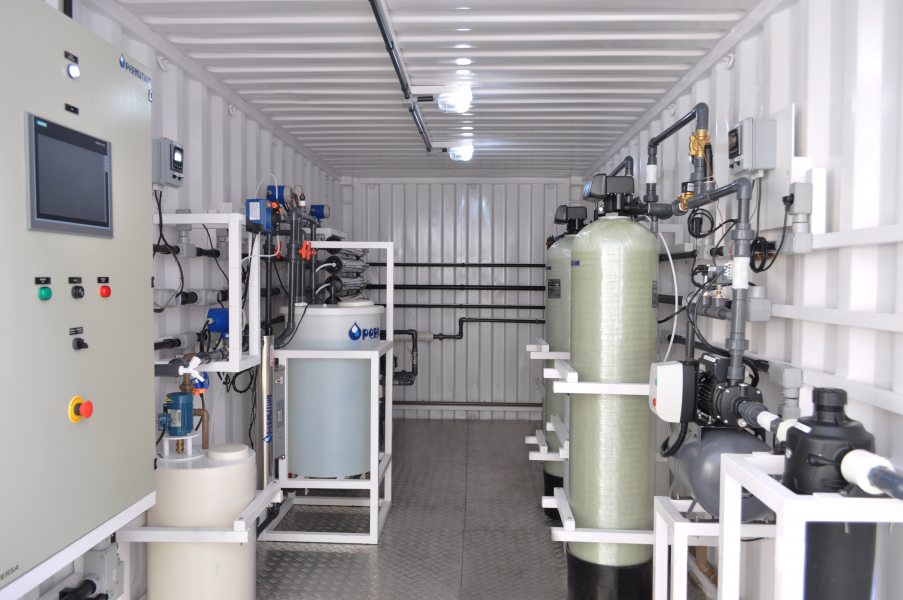

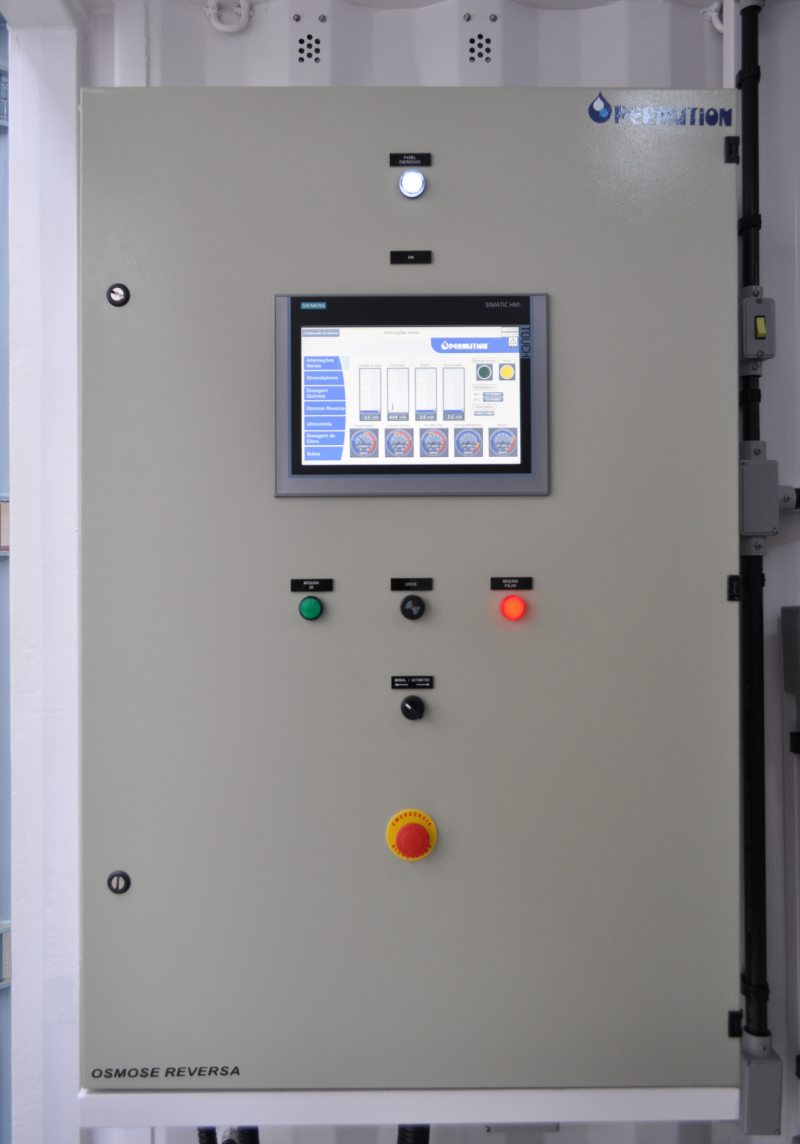

O equipamento foi totalmente automatizado, com sensores de vazão, pressão, ORP, pH e sonda UV. Tudo controlado por um poderoso CLP Siemens S7 com tela touch full color de 21 polegadas aonde todas as informações ficam armazenadas em um “data logger”. O sistema de automação foi desenvolvido para operar remotamente integrado ao sistema supervisório da Sanepar via internet 4G.

O Sistema de tratamento avançado de água é composto por:

 I. sistema de abrandamento;

II. sistema de dessalinização de águas com membranas de osmose reversa;

III. sistema de desinfecção por ultravioleta; e

IV. estação dosadora de solução de hipoclorito de sódio.

Estes quatro estágios de tecnologias permitem uma operação continua do Sistema Piloto. A partir do quadro de comando é possível a operação dos módulos, de forma individual, integrada e alternada, ou seja, possibilidade de se avaliar, por exemplo, somente o módulo de abrandamento ou o módulo de osmose reversa e ultravioleta, de forma conjunta, intercalada e alternada.

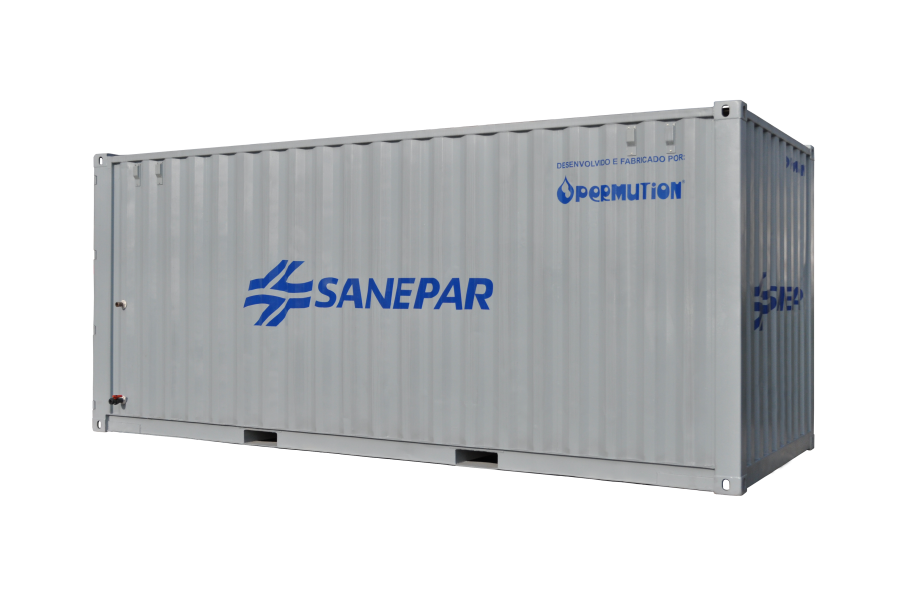

O projeto executado é um sucesso, atualmente o container se encontra no litoral do Paraná trabalhando em diversas pesquisas de interesse da Sanepar. Estes dados coletados durante as pesquisas irão ajudar a determinar novos métodos de tratamento de água e que futuramente poderão ser implantados em sistemas similares, porém em maior escala.

Partindo-se da água bruta proveniente de um poço com aproximadamente 285 µS/cm transformou-se em água ultrapura do Tipo 1 com altíssima resistividade (18 M?.cm) para ser utilizada nos processos tecnológicos do CTI , dentre eles: preparo de soluções para produção de displays, ensaios e fabricação de componentes eletrônicos , limpeza e corte de laminas de silício entre outros.

O cliente possuía um projeto base para um sistema que tivesse a capacidade de produzir 1,0 m3/h de água desmineralizada e simultaneamente um looping de água ultrapura de 2,0 m3/h com nove pontos de usos. Em cada ponto de uso foi instalado um modulo ultrapurificador composto de uma coluna de leito misto (regenerada a base de troca) seguida de filtro de partículas 0,5 µm e cartucho bacteriológico de 0,22 µm com resistivimetro on-line para monitorar e garantir a pureza final da água reagente consumida.
 

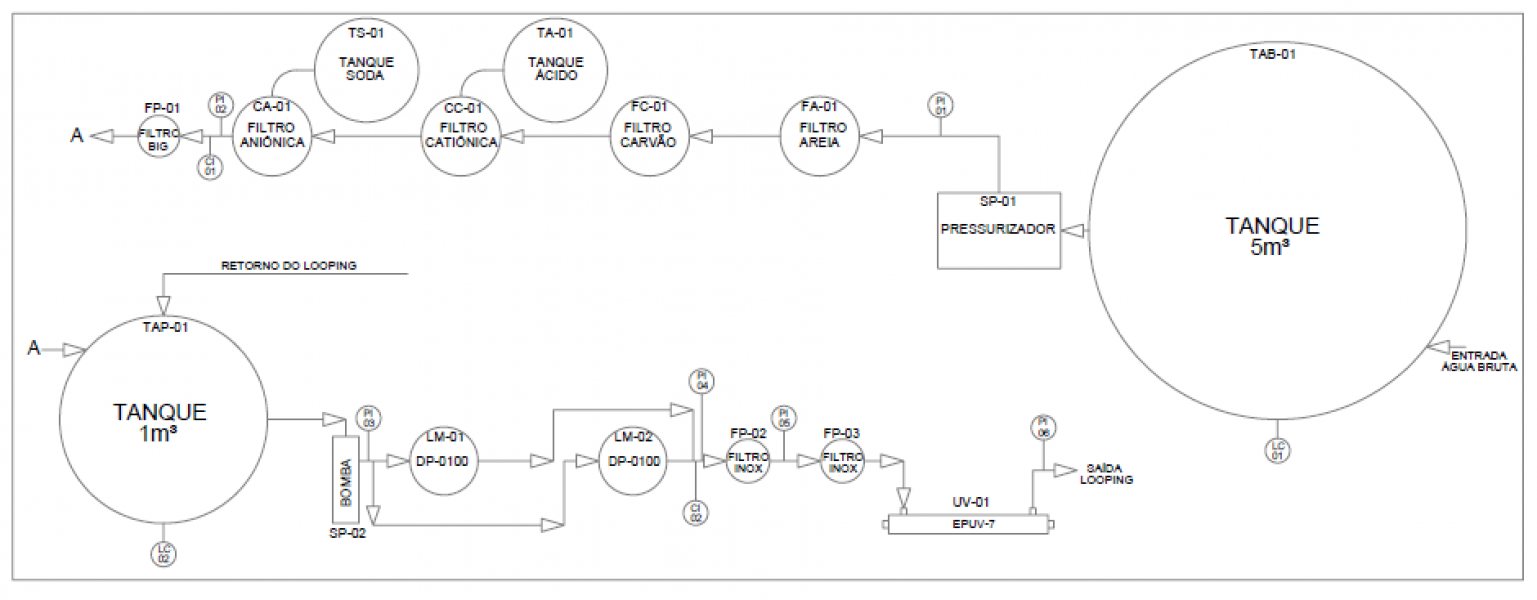

O fluxograma em anexo indica a sequência de tecnologias utilizadas em conjunto com as resinas de troca iônica para se obter a água ultrapura do Tipo 1.

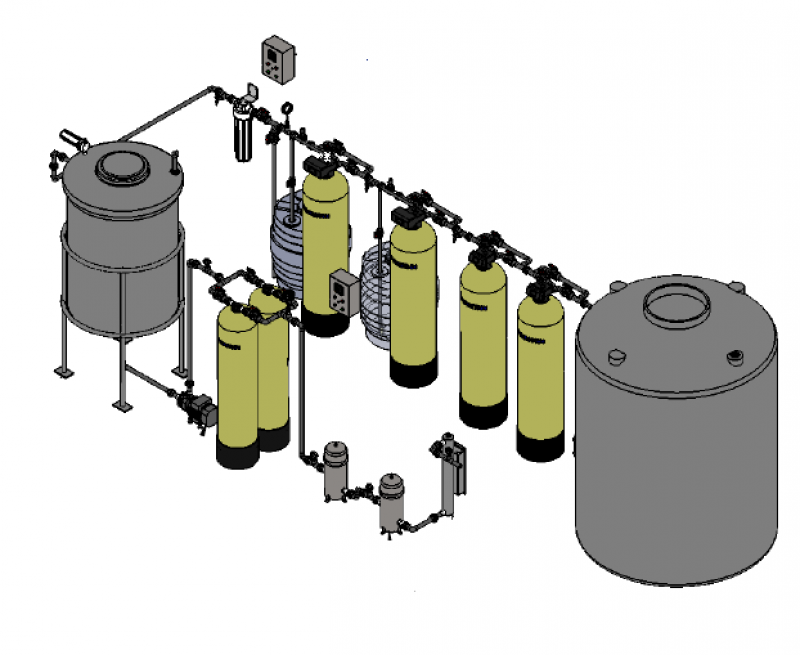

A água bruta filtrada e desmineralizada é armazenada em um tanque de polietileno com fundo cônico e capacidade para 1 m3, depois vai para um looping onde uma moto-bomba faz o movimento da água e também o polimento no leito misto com resinas de troca iônica (regeneradas a base de troca) , filtro de partículas de 0,5 µm, cartucho bacteriológico de 0,22 µm e Luz Ultravioleta. O looping possui aproximadamente 100 m e 9 pontos de uso e foi construído em PVC – cinza com bitola de 1 polegada.

O sistema foi projetado e construído com alto nível de automação, os filtros de areia e carvão possuem retrolavagem automática. O desmineralizador de leito separado também regenera automaticamente no local. Tudo integrado a um painel que contabiliza o número de regenerações, monitora a qualidade da água produzida pelas resinas de troca iônica e também a água circulante pelo looping.
O equipamento está em pleno funcionamento atualmente e ajuda os pesquisadores e profissionais do Centro de Tecnologia da Informação Renato Archer a desenvolverem seus trabalhos com tranquilidade em relação a qualidade da água ultrapura que necessitam para suas rotinas.
